Two-Line System

Two-Line System

이관식 시스템은 1938년 개발되어 주로 중.대형 설비에 적합하고 전동펌프, 절환밸브, 분배변의 선택에 따라 반경120M 이내의 약 1,000개 이상의 급유개소에 연결하여 사용할 수 있다.

특히, 고압용 전동 토출펌프와 정밀한 분배변을 사용하여 윤활유의 주도번호 2번을 계절과 주위환경의 변화에 관계없이 사용할 수 있어 지금까지 계절에 따라 윤활제를 변경하여야 하는 불편함을 제거 하였고, 윤활제 소모량을 40%이상 대폭 절감하여 경제성 및 설비보존에 획기적인 중앙 집중식 급유 장치이다.

[구성기기]
1. 급유펌프
2. 절환밸브
3. 제어반
4. 그리스필터
5. 분배변
6. 엔드오브 프레셔 스위치



제품사양
펌프 :
윤활제를 토출하는 장치로 고압으로 작동되는 헤보니루브제품은 작은 튜빙을 사용가능하게해 설치비를 감소시킬 수 있고,
장시간 사용으로 인한 그리스 성상변화를 줄일수 있다.


분배변 :
압송된 윤활제를 각각의 급유 개소로 공급시키는장치로 HDD형 분배변은 순차 작동식이기 때문에 다른 분배변을 연결할 수 있어 급유 개소가 많은 곳에 적합하다.


역동장치 :
급유 펌프에서 압송된 윤활제를 2개의 공급 주관에 교대로 공급시키는 장치급유 개소가 많고 밀집 되어 있는곳에 적합하다.




적용

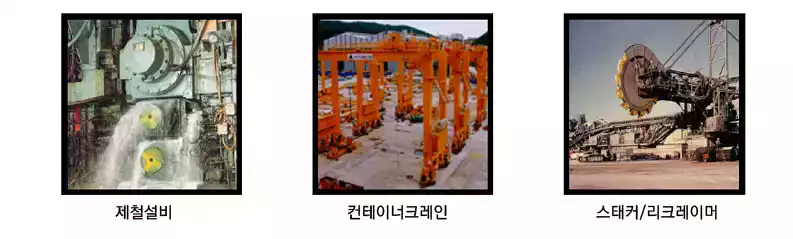

많은 주유 포인트의 대형 시스템, 주유 포인트별로 다양한 주유량이 필요한 곳, 또 추위 등의 혹독한 조건을 가진곳, 주도번호 NLGI2까지 사용되는 대형 시스템, 제철, 각종 압연설비, 주조기계, 철강설비 및 부대설비, 시멘트, 제지, 발전설비 및 부대설비 운반 하역기계(크레인, 스태커/리크레이머등)


특징
  – 펌프로부터 멀리 떨어진 거리에 있는 주유 포인트에 정확한 주유량을 주유 할수 있다.
  – 베어링이 막히거나 혹은 분배 장치에 문제가 있을지라도 다른 모든 분배장치의 작동에는 아무런 이상이 없다.
  – 개별적인 주유 가능하고, 주유개소 추가 및 제거가 용이하다.
  – 장착 이후 분배 장치의 재조정에도 아무런 문제가 없다.
  – 최적의 모니터링 시스템과 컨트롤 가능.



장치의 구성
TWO-LINE SYSTEM은 기본적으로 급유펌프, 절환밸브, 분배변 그리고 전기제어반 등으로 구성되어 있다.
